<b>Primeros pasos: inicio de precisión en el mundo del rectificado Kellenberger</b>

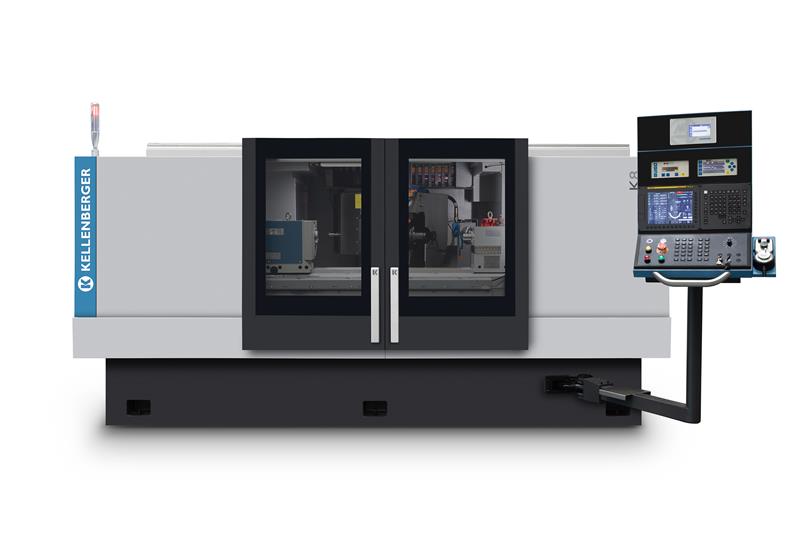

La KELLENBERGER K8* complementa el programa Kellenberger con una máquina estandarizada de alta precisión con una buena relación calidad-precio. El diseño de la máquina ofrece características excepcionales, como una bancada de máquina de fundición de una sola pieza de gran resistencia para una estabilidad y rigidez extraordinarias, y guías de eje Z planas en V de gran precisión y alta rigidez, meticulosamente rascadas a mano y con un recubrimiento especial para una reducción superior de la fricción y una autolubricación duradera.

La KELLENBERGER K8 puede equiparse opcionalmente con una sola muela exterior para rectificado de punzones rectos y angulares o con un solo husillo de rectificado interior para operaciones flexibles, lo que permite un gran número de tareas de mecanizado.

Un dispositivo giratorio con indexado automático proporciona mecanizado multiproceso de piezas complejas en una sola configuración. La K8 está equipada con un control CNC FANUC 0i-TF de última generación con interfaz de usuario Kellenberger y pantalla TFT en color de 10,4″, además de una botonera ergonómica para un manejo sencillo y sin esfuerzo.

*El K8 de KELLENBERGER se distribuye a través de su propia organización de ventas especializada, que también incluye una red de servicio que funciona según los estándares de Kellenberger.

CARACTERÍSTICAS Y OPCIONES

  • Accionamientos de husillo de bolas NSK de precisión y alto rendimiento en todos los ejes de avance para un control de movimiento impecable
  • Básculas de vidrio absolutas estándar líderes del sector (Fagor) con una resolución de 50 nm
  • Avance mínimo programable en los ejes X/Z 0,1 μm
  • Husillo de rectificado de alta precisión con rodamientos de bolas de contacto angular de alta calidad
  • Diámetro máx. de rueda 500 mm con velocidad periférica de 63 m/s
  • Potente motor husillo de 7,5 kw accionado por correa para rectificado exterior con suave control de velocidad continuo
  • Contrapunto microajustable con precisión de ajuste cónico de 0,5 μm
  • Sonda de posicionamiento longitudinal inteligente para una preparación rápida de la pieza

CONTROL Y SOFTWARE

El husillo universal de precisión puede utilizarse para puntos muertos o trabajos de mandril; servoaccionamiento Fanuc de CA, transmisión por correa síncrona, velocidad constante programable, sellado neumático.

  • Husillo de bolas de precisión con servoaccionamiento digital CA Fanuc
  • Báscula lineal de vidrio con cierre hermético
  • Guías lineales de alta precisión
  • Contrapunto manual con ajuste fino del cono; cojinetes de deslizamiento, refrigerados por el refrigerante de la máquina
  • Guías planas en V, rascadas a mano
  • Protector de rueda retráctil automático
  • Estación central de lubricación automática en la parte trasera de la máquina para guías y tornillos

DATOS TÉCNICOS

Área de trabajo
Altura del centro:
200 mm
Diámetro máximo de rectificado
200 mm
Longitud máx. entre centros
1.000 mm
Peso de la pieza entre centros
100 kg
Peso de la pieza flotante: husillo motorizado
50 kg
Avance del eje X del cabezal de la rueda
Recorrido del eje X
350 mm
Máx. Avance eje X
10 m/min
Movimiento incremental mín. (HSG y CNC)
0,0001 mm
Resolución a escala de cristal en el diámetro
0,00005 mm
Cabezal de trabajo (WQ20)
Rango de velocidad
0-1.000 rpm/min (continuo)
Precisión de redondez
< 0,0005 mm
Resolución de la escala del eje Z
0,00001 mm
Conicidad del husillo
MT 5
Diámetro del agujero pasante
Ø 38 mm
Par de apriete (con fijación)
100 Nm
Potencia del motor
1,8 kW
Diámetro de la pluma
Ø 50 mm
Viajes Quill
50 mm
Conicidad interna
MT 4
Precisión de ajuste fino
0,0005 mm
Rango de ajuste
± 0,1 mm
Tabla Avance eje Z
Recorrido del eje Z (modelo 1000)
1.150 mm
Máx. Avance del eje Z
12 m/min
Movimiento incremental mín. (HSG y CNC)
0,0001 mm
Resolución a escala de cristal en el diámetro
0,00005 mm
Cabezal de muela tipo U
Tamaño máx. de rueda
Ø 500 × 80 × 203,2 mm
Conicidad de montaje de la rueda
1 : 7,5, Ø 75 mm
Motor husillo accionado por correa Potencia OD
7,5 kW
Eléctrico (EU/USA/APAC)
Potencia estándar
380/400 V, 3 PH, 50 Hz (intercambio E)
Tensión de control
220 V AC / 24 V DC
Tolerancia de tensión
± 5 %
Tamaño y peso de la máquina
Huella
3.660 × 2.288 mm
Altura
1.821 mm
Peso
7.500 kg
Neumática
Presión de entrada
5,5 bar
Flujo de aire
40-50 L/min
Lubricación
Capacidad del depósito
16 L
Presión de salida
1-1,4 bar

Descarga
