Höchste Innenschleifkompetenz ist das herausragende Merkmal der R&G Technologie GmbH in Haslach im Kinzigtal. Davon zeugen nicht nur eine Vielzahl von Kunden, deren immer komplexer werdende Bearbeitungsaufgaben und anspruchsvollste Anforderungen täglich von R&G aufs Beste erfüllt werden, sondern auch 17 hochpräzise Voumard-Maschinen in der Fertigung.



Diese Superlative waren im Jahr 2004 noch nicht zu erwarten gewesen. Albert Rißler und Joachim Gärtner, deren Initialen den heutigen Firmennamen bilden, hatten vor 20 Jahren die Gunst der Stunde genutzt und die Ausgliederung der Schleiferei eines renommierten Herstellers von Werkzeugaufnahmen zur Gründung einer eigenen Lohnschleiferei genutzt.  Neben drei Maschinen folgten den beiden auch sieben gut ausgebildete Mitarbeiter, der ehemalige Arbeitgeber avancierte zum Auftraggeber. Heute ist die R&G Technologie GmbH die grösste Lohnschleiferei Süddeutschlands.

Kellenberger Trio1

Maschinenbediener Stefan Becherer, Fertigungsleiter Michael Schill und Firmenchef Albert Rißler schätzen die Flexibilität der KELLENBERGER VM1000

Neben dem Schleifen war von Beginn an auch Drehen und Fräsen im Portfolio des jungen Unternehmens, so dass neben hochkomplexen Werkstücken in Klein- und Mittelserie immer mehr Komplettlösungen das Unternehmen verliessen. Zu den Kunden zählen heute neben der Werkzeugtechnik vor allem der allgemeine Maschinenbau, der Werkzeug- und Formenbau, die Medizintechnik, aber auch die Automobilindustrie und ihre Zulieferer. 50 Mitarbeiter sorgen inzwischen dafür, dass die von den Kunden so wertgeschätzte hohe Qualität jeden Tag aufs Neue erreicht wird. In der Abteilung Innenschleifen leisten die 17 Voumard-Maschinen ihren Part. Die neueste, eine KELLENBERGER VM1000, wurde im Jahr 2022 beschafft. Sie bringt den Präzisionsbegriff noch einmal auf eine neue Ebene. Die Schweizer Traditionsmarke Voumard gehört bereits seit 2015 zu Kellenberger.



Neues Maschinenkonzept für höchste Präzision

Die 2020 am Markt eingeführte KELLENBERGER VM1000 ist die erste Voumard-Maschine, die im Hause Kellenberger komplett neu konzipiert wurde. Sie ist optimiert für die flexible, universelle Innen- und Aussenrundbearbeitung von komplexen Werkstücken bis zu einer Länge von 300 mm. Die Werkstückvielfalt reicht von kleinsten Einzelteilen für Einspritzsysteme in Pkw-Motoren über Kugellagerringe und Getriebe bis hin zu Hydraulikkomponenten und komplexen Komponenten im Werkzeugmaschinenbau. Die Stärke der KELLENBERGER VM1000 liegt vor allem im Bereich Innenschleifen, wo sie selbst kleinste Durchmesser souverän mit höchster Genauigkeit schleift.

Das Maschinenkonzept verbindet die bewährten Merkmale der Voumard-Maschinen, die noch heute in vielen Betrieben stehen, mit wesentlichen Innovationen. Die KELLENBERGER VM1000 verfügt wie auch die Maschinen der Marke KELLENBERGER über hydrostatische Führungen in allen Achsen. Diese hochdynamischen Linearachsen sind spielfrei für Positioniergenauigkeiten im Nano-Bereich. Damit können Werkstücke bei höchster Wiederholgenauigkeit und Maschinenverfügbarkeit über die gesamte Lebensdauer der Maschine äusserst präzise geschliffen werden. Minimale Instandhaltungskosten, eine bessere Maschinenverfügbarkeit und höhere Konturtreue und Prozesssicherheit sind weitere Vorteile.



Hohe Flexibilität durch zwei B-Achsen und Schleifspindelkopf

Die Besonderheit der KELLENBERGER VM1000 sind die beiden hochpräzisen hydrostatischen B-Achsen: B1-Achse mit Spindelrevolver, B2-Achse mit Tischrevolver. Die beiden B-Achsen führen zusätzlich alle notwendigen Bewegungen der Abricht- und Messeinrichtungen aus.

Kellenberger Spannsystem_leer

Kellenberger Spannsystem_bestückt

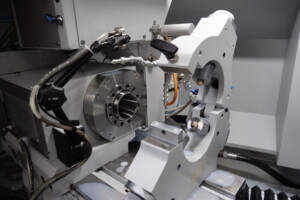

Die KELLENBERGER VM1000 wurde mit einer SK50-Aufnahme und einer Schnellspannvorrichtung mit Stangeneinzug ausgestattet.

Der Spindelrevolver auf der B1-Achse ist mit einem einzigartig kompakten Schleifspindelkopf mit flexibler Schleifspindelanordnung ausgerüstet. Spindeln und Messsensoren können damit optimal positioniert werden und erlauben das Bearbeiten nahezu jeder Werkstückform sowie die Durchführung mehrerer Innen- und Aussenschleifvorgänge in einer einzigen Aufspannung.

Die beiden B-Achsen können z.B. gleichzeitig um je 15° geschwenkt werden, also insgesamt um 30° schwenkbar und ermöglichen so interpolierend das Kegel- und Zentrumschleifen. Dass man dafür viel Erfahrung braucht, steht ausser Frage.

Die KELLENBERGER VM1000 bei R&G verfügt über eine Aussenschleifspindel und drei Schnellfrequenz-Innenschleifspindeln mit 30.000/45.000 und 60.000 U/min. sowie zwei Messeinrichtungen, von denen eine zum Vermessen der Werkstücke dient, die andere zum Vermessen der Schleifscheiben, die dann in der Werkzeugverwaltung hinterlegt werden. Der Tischrevolver auf der B2-Achse kann optional mit einem Werkstückspindelstock und einer hochgenauen Rotationsachse (C-Achse) inklusive Direktwegmesssystem und Torquemotor ausgerüstet werden. Dieser Aufbau ermöglicht höchste Rundheit, sowie Präzision bei der Feinjustierung der Zylindrizität des Innendurchmessers beim Rundschleifen und bringt hohe Präzision auch beim Unrundschleifen.

Kellenberger Spannen_mWS

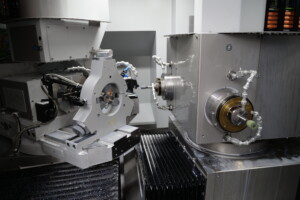

Der flexible Spindelstock der KELLENBERGER VM1000 ist mit einer
Aussenschleifspindel und 2 Schnellfrequenz-Innenschleifspindeln ausgestattet

Kellenberger Messen1

Kellenberger Messen2

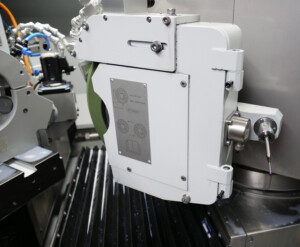

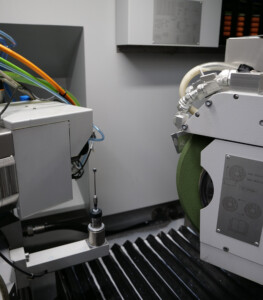

Die KELLENBERGER VM1000 ist mit zwei Messtastern ausgestattet, einem für die Vermessung der Schleifscheibe (links)
und einem für die Vermessung der Teile (rechts)

Firmenchef Albert Rißler erläutert seine Gründe für den Kauf der KELLENBERGER VM1000: „Zum einen kommt uns die Flexibilität der Maschine, z.B. die Möglichkeit zum Unrund-, Gewinde- und Koordinatenschleifen, sehr entgegen. Wir bearbeiten jeden Tag eine grosse Vielzahl an unterschiedlichen Werkstücken, oft mit herausfordernden Geometrien. Eine unserer Spezialitäten ist das Schleifen von Polygonaufnahmen. Hier kommt es auf höchste Oberflächen- und Passgenauigkeit an. Allein mit Schleifkompetenz auf Seiten des Bedieners ist das nicht zu machen.“

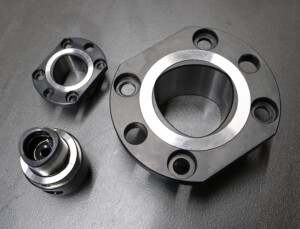

Kellenberger WS1

R&G Kernkompetenz: Schleifen von Polygonaufnahmen

Das sieht auch Fertigungsleiter Michael Schill so, der seit 17 Jahren bei R&G arbeitet: „Die Unrundschleifbearbeitung von Polygon-Werkzeugaufnahmen ist besonders herausfordernd. Denn hier müssen nach der Bearbeitung zwei polygonale Werkstücke exakt ineinanderpassen. Auf der Voumard ist das problemlos wiederholgenau möglich. Selbst höchste technische Anforderungen gestalten sich auf der KELLENBERGER VM1000 völlig unproblematisch.“

Die grosse Erfahrung im Innenschleifen und die ungewöhnlich hohe Zahl an Einzelteilfertigung von hochkomplexen Teilen sorgte dafür, dass die KELLENBERGER VM1000 bei R&G schnell bis ins Kleinste ausgetestet wurde. „Beim Unrundschleifen ist uns in der Software etwas aufgefallen, das wir nur bemerkt haben, weil wir sprichwörtlich das „µ“ spalten,“ sagt Albert Rißler. „Diese kleine Anomalie wurde durch den Kellenberger IT-Spezialisten Jörg Schulz sofort behoben. Hier haben wir wieder einmal gesehen, wie gut und schnell die Zusammenarbeit mit Kellenberger funktioniert.“

Kellenberger Duo_HS_AR

Holger Seitz berät Albert Rißler seit vielen Jahren in Sachen Innenschleifmaschinen

Genauso gut ist die Beratung beim Maschinenkauf. Kellenberger-Mitarbeiter Holger Seitz kennt die Voumard-Maschinen seit Jahrzehnten und berät R&G in diesem Bereich seit mehr als 20 Jahren, so auch bei der neuen KELLENBERGER VM1000: „Viele unterschiedliche komplexe Werkstücke und Sonderteile mit zum Teil sehr schwierigen Bearbeitungen bedeuten vielfältige Herausforderungen. Die Bearbeitung von Polygon-Aufnahmen ist sehr anspruchsvoll, sozusagen die Königsdisziplin beim Schleifen. Da macht den Leuten bei R&G niemand was vor.“

Kellenberger Spannsystem_Seite

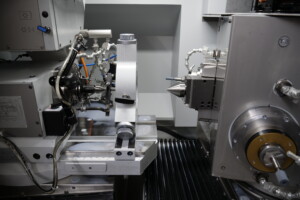

Eine Zentrierspitze für die Lünetteneinstellung war einer der Sonderwünsche von R&G

Entsprechend vielfältig waren die Wünsche an die technologische Ausstattung der KELLENBERGER VM1000. Das Maschinenbett erhielt auf Wunsch eine schräge Einfräsung für einen besseren Zugang. Gewünscht war ausserdem eine Zentrierspitze für die Lünetteneinstellung und eine ISO 50 Spindel mit SK50 Aufnahme, für die eine Schnellspannvorrichtung mit Einzugsstange mit einer Genauigkeit unter 2 µm mitgeliefert wurde, die sich bereits bei den älteren Voumard-Maschinen bewährt hatte. „Diese Anforderungen wurden im Hause Kellenberger von den Spezialisten in der Abteilung Kundenspezifische Sonderkonstruktion wie gewünscht umgesetzt,“ sagt Albert Rißler. „Wir sind mit der KELLENBERGER VM1000 im Bereich Innenschleifen zukunftsfähig aufgestellt.“

Kellenberger Bediener_Steuerung

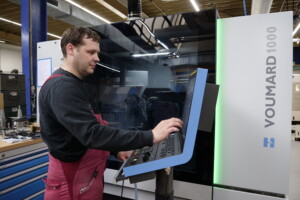

Maschinenbediener Stefan Becherer, gelernter Schleifer und KFZ-Mechaniker, ist von
der intuitiven Bedienbarkeit der
BLUE Solution Software sehr angetan
